B-427 電纜纜線標籤

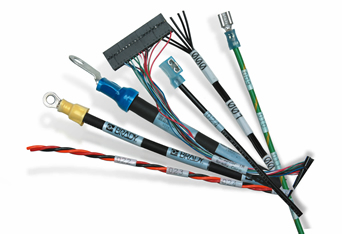

B-427纏繞式線號標籤的應用

B-427 的材料是具有良好伸展性和抗拉性的乙烯基標籤基材，非常適合用於包覆和彎曲的表面，此外，B-427還具有防水、防油污和有機溶劑的特性，並不自燃。

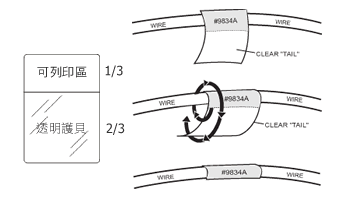

上圖中所指的基材部分是採用透明的乙烯基薄膜，表面的部分塗佈了白色塗層，作為標籤內容的列印區，其餘部分保留了足夠的長度纏繞並覆蓋列印區，這樣不會影響到標籤內容的識別，而且，又可以有效的保護列印的內容不受潮濕、油污與灰塵的影響。 在TIA/EIA -606 8.2.2.3標準中，對標籤材質的規定是：線纜標籤必需具備一個耐用的基材，材質要柔軟易於纏於纏繞。建議選用乙烯基材質的標籤，因為乙烯材質均勻、柔軟、易彎曲、便於纏繞。一般推薦使用的線纜標籤由兩部分組成，1/3部分是白色（依規範選擇適當顏色）的列印塗層，2/3部分是透明的保護膜，使用時可以用透明保護膜部份去覆蓋列印的區域，達到保護標籤內容的目的。透明的保護膜必須有足夠的長度，可以包覆纜纜一圈或一圈半。同時標籤還要符合UL969的要求。

基材的背面塗有丙烯酸的壓克力膠，而在背膠與基材之間，貝迪公司又塗佈了一層專利的塗層，用來強化並確保膠與基材間的穩定度。承載標籤的載體主要是離形紙，在其表面有很薄的離形劑，方便揭下標籤而避免殘膠影響黏貼效果。 另外，B-427作為電纜纜線專用標籤，還要滿足UL969標準所規定的清晰度、耐磨性和附著力的要求。UL969的試驗由兩部分組成，分別為暴露測試和選擇性測試，暴露測試包括溫度測試從低到高、濕度測試37°C/30天95%R.H. 和抗磨損測試，選擇性測試包括黏性強度測試（*ASTM D1000測試）、防水性測試、抗紫，或專用的熱轉印機、掌上型標籤機等等，就幾種列印方式的每一張標籤成本比較如上圖，可以依實際作業場合選用。 依上圖看來，適合熱轉印的B-427是便宜許多，B-427在IDXpert掌上型標籤機中是貴上許多。每一種印製方式都有其優缺點，如果在不須經常移動的工作場所，而又須考慮到列印品質與標籤成本，建議使用熱轉印用的B-427。

簡述使用B-427的幾項優點供參考：

  1. 彎曲度佳 由於是採用乙烯基的基材，具有柔軟的順向性，所以可以纏繞在具有弧度的纜線線材上。
  2. 可中途纏繞 熱縮套管或PVC線號套，需要在接線端子未壓接之前套入。而B-427是以標籤的方式標示，所以它可以很容易在指定的地方纏繞標示。尤其非常適合較長的導線，在固定距離標示，譬如：為了維修維護方便，施工時可以在導線每隔20米纏繞上標籤標示。
  3. 容納更多訊息 B-427是以標籤方式標示，所以未使用之前是平面的格式，使用指定的列印設備列印，列印面積比線狀列印的PVC管更多，可以容納更多對纜線的資訊說明，尤其最適合應用在網路佈線與DCS系統中。
  4. 容許大線徑 B-427是以標籤方式標示，又是以纏繞的方式，有非常多種尺寸供選擇，所以只要選擇對的尺寸，足以提供絕大部份電纜纜線標示需求。
  5. 抗化與耐候性 將B-427纏繞在纜線的同時，利用尾端透明部份將列印的內容包覆，印製的顏色是採用樹脂而非碳粉，所以抗紫外線而不褪色。經過本身透明乙烯基材包覆，可以防水外並抗化學物與耐磨，經UL969認證，符合RoHS要求。
  6. 圖像與條碼 B-427是以標籤方式標示，配合適合的印製輸出設備與軟體，即可以讓線號標示以圖片或條碼的形式展現。在線號標示上使用條碼，是非常方便於線纜的管理工作，藉由隨身纜線測試儀表，讀入條入條入條碼內容，並同時檢驗佈線時的資料數據，很容易了解關於纜線位置、數據內容、通道流向與各式測試的數據。
